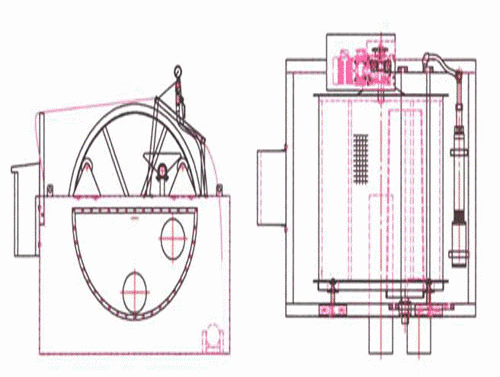

微粒細篩過濾機   3W DRUM FILTER

3W Drum Specifications

機型
Model
本體材質
Machine
Frame
Material
處理量
Treating
Capacity
（M3/Hr）
（污水/清水）

濾網驅動
馬達
Drum Filter
Driving Motor
(Disc Variable)
(HP)
清洗泵
Washing
Pump
（HP）
參考外觀尺寸
Machine
Dimensions
（L × W × H）
（m/m）
參考重量
Net Weight
（Kgs）

SDF-600
Stainless Steel SUS 304 or SUS 316
15 ∼ 150
1/4
3
1500×1500×1150
300

SDF-800
SDF-800L

Stainless Steel SUS 304 or SUS 316
25 ∼ 300
50 ∼ 450
1/2
1/2
3
3
1700×1500×1400
2200×1500×1400
420
680

SDF-1000
Stainless Steel SUS 304 or SUS 316
60 ∼ 500
1/2
1/2
3
3
2100×1800×1530
750
SDF-1200
SDF-1200L
Stainless Steel SUS 304 or SUS 316
70 ∼ 600
90 ∼ 900
1/2
1/2
3
3
1700×2050×1760
2200×2050×1760
850
1100
SDF-1600
SDF-1600L
Stainless Steel SUS 304 or SUS 316
130 ∼ 1200
170 ∼ 1600
1
1
5
5
2300×2430×2170
2800×2430×2170
1900
2300
SDF-2000
SDF-2000L
Stainless Steel SUS 304 or SUS 316
250 ∼ 2500
350 ∼ 3200

2
2

7.5
7.5
2800×3030×2620
3300×3030×2620
4000
4800
※ Note ： The manufacture will reserve the right of the above design modification and accept customer's specific. specifications' order- made.
※ Note ： Filter Opening depends on customer's request.
※ TEL ： 886-8-7882085 ken


海水．淡水養殖兩種

特殊型2006微粒過濾機 -DF800
操作說明 - 及保固一年 . 2005/05/01

操作說明步驟：

•  S1 ： ON 啟動電源。 S2 轉至自動。

•  若水太滿溢出太多，高水位 PL6 紅燈亮起，液位開關感應後會送出斷電訊號 5HP-M 理研開關→自動→停。

•  24h-Timer 平時控制，已向外扳開，滿水由液位開關控制前段抽污機停機 (U1/V1/W1-220V) ，不讓污水繼續進入本機，水位不足即停機 (S3 自勳 /S4 自動 ) 。若手動→強迫運轉

•  S3-S4 同步由定時器作控制， S2/S3/S4 轉向自動即可，操作相當簡易。

檢修查核項目：

機構裝置

查核項目

A. 變減速馬達 ( 固定轉速比 / 微調轉速 DISCO/- 1 / 2 HP)

- 排氣栓是否已換裝完畢
- 馬達電源是否接妥。

- 確認潤滑油是否充足。

- 固定縲栓是否旋緊。

B. 驅動裝置

- 主動輪殼與驅動齒輪是否契合良好，運動是否順暢。

C. 清洗泵浦

- 電力線是否正確。
- 管路是否洩漏。

D. 噴水管

- 與篩網距離是否適當。
- 反洗裝置是否正常。

E. 液位控制設備

- 是否能正常操作。

F. 篩網

- 檢查表面是否保持清潔。
- 是否有毀損之情形。

G. 渠道之清除

- 渠道是否清除完全。如有較大之物體需清除。



2005-2006 新型 - 微粒過濾機規範單
-80-TON-85k (3WAqua 智慧財產權．翻印必究)
特色

1. 3W獨家特製合金過濾網，為倒三角形，可充份的使污泥排出，以及臭氧強氧化清洗殘留的生物薄膜。

2. 也可配合後段超強精密過濾九濾轉一逆洗超大型海水精密過濾(渦濾網目450目-30mu、300目- 50mu、150目-100mu、80目-200mu)。150目約130~150mircon。2000mircon約10目以下。

3. 不銹鋼集水頭為316l或雙相鋼，此網目堅固耐用不破裂，3W可依客戶要求訂製各種尺寸。

4. 當水位過低時，仍然必需延長 30 秒 -60 秒才停機.

1目即是1英吋平方有幾個孔目-英製。而1mir即是萬分之一公分-美製．公製


機型 :



DSF-80 110 /220/ 380V

( 範圍功用： 海水、淡水養殖專用廢水過濾處理。殺菌水處理 . 淨水場降低 BOD ＆ COD 、污水工程回收再利用、適合高密度循環水養殖淨化水處理、藻類微顆粒處理過濾 * 等 ... 場所。 )

舊式傳統

Material:

Machine Frame

不銹鋼 304+ 外觀防水銀色漆

無防水漆

出口 PIPE:

入口 6〃 + 出口 8〃+ 溢出口 3〃+ 排污口 2〃

2-4 〃

處理能力

(M/ Hr):



40-80( 水之污染度及水流為準 ) 依正水流 ( 水中懸浮物及有機物質低 =SS 低 ) 可高流量 70-80TON.

依負水流 ( 水中懸浮物及有機物質低 =SS 高 )

流量 40-50TON.

40-80

篩綱孔徑

Filter Openin

200-250 # 目 : 雙層 = 支撐網 +250 # 目 ( 耐 噴洗 ) 外圍的圓角鐵，需和橡皮切齊

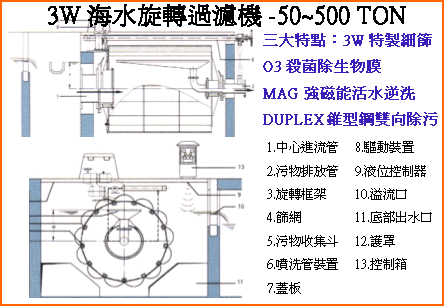

將養殖循環水引進過濾滾筒，大於濾網徑之懸浮顆粒則附著在金屬濾網片框內的小格子上 . 原水由圓筒內側送入經液位壓差過濾由圓筒外側流出，並利用圓筒旋轉時一次噴嘴高壓噴水沖洗濾網完成過濾、清洗、排渣將分離之污物沖至托盤中經排污管排入池等工作。

單層

變速 :

0.37K Ｗ + 無段式速控 (DISCO)/ 防護等級 IP55



防護等級低

逆洗幫浦

不銹鋼沉水式

2.2 K Ｗ + 高揚程 70M - 洗滌裝置 自動高壓清洗網目， 且操作壓力為 4 -7 KG ， 高壓水噴洗，增加過濾效果。 能以最少之水量達到最大清洗效果，以確保篩網之最佳狀況 . 污物自動排出，減少人力支出 .(1HP=0.75KW) . 需用導管延伸噴頭，縮短距離

低壓清洗網目 = 3 KG

生物膜會聚集在網目噴洗不佳

排污槽

托盤雙向斜式集污 - 污物排出完全

污物排出不足

濾網清洗

扇狀噴注清除 ( 銅合金噴嘴 )

-

全 /( 半 ) 自動控制

EPOXY 防水 304 控制箱 +2 組開關 + 液位連線 ' 以液位差控制轉速之變化，以保持最高處理效能。

不銹鋼 304

淨重

:290 (KG)

200

尺寸

約 1500*1500 * 1150(L*W*H) 設計單位 : 心正昌 20050128

1050*1050*1100
