冷卻水塔
SJC大型臭氧機(Cooling
Tower)2000-07-07
O3範圍:除苔.或大型泳池殺菌,冷卻水臭氧殺菌過濾系統,本系統為責任施工制。
設備特性:邊流式(SIDE─STREAM)水處理系統,使用水泵將卻水塔之集水槽(PUMPS)中的水抽,出從一個氧氣來源或大氣中製造臭氧,接著將臭氧利用文氏噴頭(VENTURI
INJECTOR)注入水中,臭氧具有強力之殺菌效果,可將水中之藻類及細菌殺死。水流中的有機雜質或無機雜質被自動反洗過濾器收集並清除,因此可減少冷卻水塔放流水管(BLEED
WATER)。
循環流程:本臭氧氧殺菌系統採用旁通循環(邊流式)。
循環水量:9088
LPM
* 10%=908*60分=54480
約55
TON/hr
O3濃度--:0.3~0.4PPM
O3流量--:
5~15 LPM (可含PSA系統85~95%)純氧氣
SJC OZONE:
1.採高壓電極放電方式產生臭,能長時間運轉。
2.可配合壓力互換吸附法(PSA)之氧氣發生器以提高臭氧濃度,其氧氣純度以85~95%,其
點為:-60~73℃壓縮空氣輸入於5~6
Kg/Cm2
3.耐氧化導電管採用:
S.S.304不銹鋼管外部需有包覆管材。
4.文氐噴頭採~PVDF材質為可調式
5.附逆止閥防止逆流入主機。
6.電路系統附過電流保護電路.循環馬需採stainless
steel
7.視水質純度可外接自動反洗過濾低於 5um以下

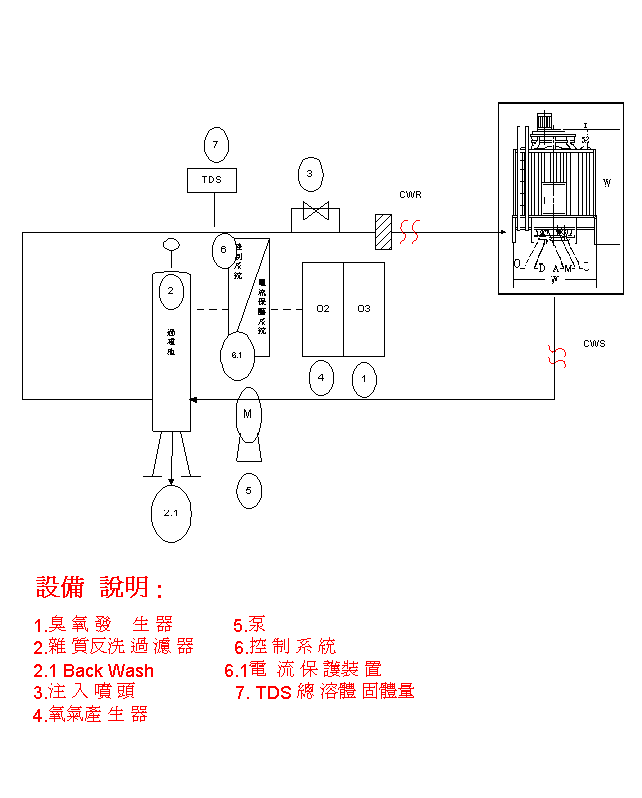

設備流程說明:
二、大型臭氧製造系統(大型汙水處理場回收、海水養殖維生工程、淨水場、食品工業皆適合本系統採用，可另行規劃) 本工程所使用的臭氧製造機系統包含空氣製造設施、臭氧產生機、臭氧流量分配盤、臭氧接觸槽及大氣臭氧破壞器等裝置。臭氧系統所需之功率、數量、如設備表規格表所示 , 施作廠商應提出設備細部送審資料給建築師及業主審核後才得以採用。臭氧製造糸統設備的一般規範如下所示 : • 空氣製造設施 : 在提供給臭氧機所需要的空氣品質要十分乾淨及乾燥 , 因此在臭氧機進氣口前應設置三組精密過濾器、一組自動排水裝置及低溫乾燥機組。 • 臭氧產生機 : • 採用 CORONA 放電產生臭氧方式。 • 臭氧輸出容量 : 依設備表上的容量需求而訂。 • 電力需求 :220V,60HZ • 大氣溫度 :5 -40℃ • 環境通風 : 每小時至少要換過六次空氣量 • 低頻冷陰極 CORONA 放 ; 電水冷式冷郤電極 • 所有生產模組均為 316L 不鏽鋼 • 含鍵式純氧產生機 • 內含水中氧化還原值偵測器及控制裝置。 • 可調式臭氧輸出。 • 當關閉時臭完全隔離 • 自動供氣流量控制以維持真空 • 安培及伏特計顯示電流提供狀態 • 外箱防潮符合 NEMA 3R 規範 • 緊急斷電保護 • 遙控管制 : 緊急斷電、失誤警報、空氣臭氧濃度偵測及 ORP 控制 • 錯誤保護 : 倒流水、箱門打開、迴路錯誤、供氣壓力不足、失真空或過度真空、過熱保護。 • 所有迴路均有保險絲保護 • 保固期限 : 全機保固二年、高壓電極管三年 3. 臭氧流量分配盤 • 以 316 不鏽鋼作為分配支架 • 內置 1/ 4” PVDF 管路 • 每一流量分配出口應含一個電磁閥、閘閥 • 採浮沉流量計 (ROTOMETER), 容量為 10L /MIN, 浮球以 316 不鏽鋼或鐵氟龍材質 , 機體以壓克力材質 • 所有連接組件均為鐵氟龍材質。 • 分配盤另一端應設手動排水裝置 4. 臭氧接觸槽 • 採 PE 及 FRP 複式桶槽 (COMPOSITE TANK) 。 • FRP 製作採縱橫滾動繞式。 • 上下開口均為 3 英以上吋法蘭接頭。 • 靜態試壓 :150PSI, 工作壓力在 50PSI • 下層給水具六支 ABS 塑膠散水器 • 上層出水為 ABS 多孔性散水器 • PVC 三角型基座 5. 大氣臭氧破壞器 • 破壞器外殼材質為 316 不鏽鋼 • 內含共 1KW 的加熱棒 • 內含 CUO 和 MGO 混合式臭氧破壞觸媒 • 抽風機容量為將臭氧機房空間之 6 次 / 小時 • 316 不鏽鋼臭氧破壞觸媒散氣盤 • 底部排水裝置
• 化學排污系統 本工程所使用的化學排污系統應包含有毒廢水貯存槽、有毒廢水揚水泵、自動逆洗過濾設備、螯合性樹脂過濾設備、有毒逆洗水沉澱槽、有毒污泥脫水進流泵、空氣製造設施、污泥脫水機、系統流程電控系統等裝置。所需之功率、數量、如設備表規格表所示 , 施作廠商應提出設備細部送審資料給建築師及業主審核後才得以採用。化學排污系統設備的一般規範如下所示 :
|
