心正昌電化去離子超純水系統
(SJC   Electrochemical Deionization , EDI )


優點

  1. 高純度效能
  2. 水質穩定
  3. 無廢水處理問題
  4. 不需藥品再生及無藥品儲存問題
  5. 所需空間小
  6. 低運行費用
  7. 操作簡單及維護方便
  8. 可連續24H運行

說明

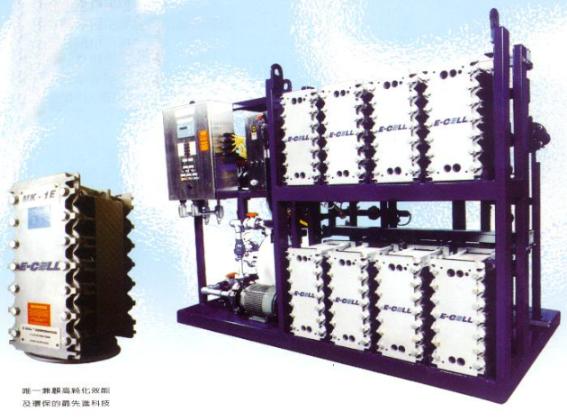

    電化去離子純水機(SJC-EDI)是水處理技術上一項革命性的發明。此技術是利用兩端電極產生之高電壓使水中之帶電離子移動，並配合離子交換樹脂膜及擇性樹脂膜以加速離子移動去除，進而達到水純化之目的。而離子交換樹脂再生所需之氫根(H+)及氫氧根(OH-)則來自於高壓電下由水中解離所供給，如此可完全免酸鹼藥品之添加。

    SJC本系統平時不需藥再生、無廢水及操件簡單、管理方便等優點，故其競爭力超越混床系統，勢將成為未來純水程之主流。

規格

型  號 ED-25 ED-50 ED-100 ED-150 ED-200 ED-300
最大產水量 25GPM(6M3/H) 50GPM(11M3/H) 100GPM(23M3/H) 150GPM(34M3/H) 200GPM(45M3/H) 300GPM(68M3/H)
膜組(stack)之數目 1-2 2-4 4-8 6-12 8-16 12-24
管徑 1.5" 2" 3" 4" 4" 6"
配管材料

SCH#80  PVC管
尺寸(cm) W*D*H 198*107*183 137*234*213 315*151*213 174*404*213 183*251*334 213*259*425

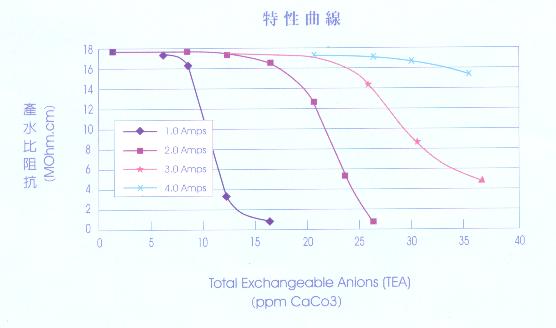

特性-產水保證

超純水的定義 水能夠導電是為什能？是否是因為水中所含有的雜質？是否有不會導電的「超純水」？
因為水中含有無機鹽類、有機鹽類、微粒子、微生物等雜質，因此具有導電性！

而隨著電子工業的急速發展，在電子零件之清洗上需使用大量高純度之洗淨水，尤以積體電路產業對此需求最甚。所以，便發展出相關的技術，盡量除去水中各種雜質，而製成你所說的「超純水」。
若水質中蒸發殘留物僅含數個ppm以下，達此純度水質的用水稱為「純水」；若水質純度再提高，其蒸發殘留物數僅及數個ppb之含量，則稱之為「超純水」。

至於如何表示超純水之純度，目前較常用導電率或有機物含量來表示，另依用途之使用目的而異，亦可使用粒子數、粒子尺寸、微生物數、氧化矽含量、特定陽離子（如鈉、鉀、銅）、陰離子（如硝酸、磷酸、硫酸）等含量表示之，但一般仍以導電率最容易測定且較為通用，表示法以25℃下每公分電路長度之導電度測定值來表示，使用之單位為microSimen/cm（μS/cm）。

2. 導電度與電阻值（Conductivity and Resistivity）
導電度與電阻值均用來表示水中導電物質的多寡。導電度的單位是microSiemens/cm或 micronmhos/cm(前者為早期使用，今多用後者)，電阻值的表示單位是ohms.cm。導電度與電阻值兩者二者互為倒數。一般處理水的導電度較高因此水質可以用導電度來表示；至於純水，尤其是超純水，由於導電度極低，因此以電阻值來表示較方便。純水和超純水並無明確的定義上通常一噸的水中其雜質含量低於一公克(1mg/L)即可稱為純水，至於超純水，則通常指電阻值在10M.ohm.cm(=10×1000000 ohm.cm)以上的純水。理論的純水在25℃時的電阻值為18.24MΩ.CM。習慣上以18.24Mega(百萬)稱之，該位對溫度變化相當敏感，如溫度在35℃及15℃時，其電導值分別為11.08及31.87MΩ.CM。水中所含的有機物若為非導電溶質如膠體，微生物，淤泥等懸浮物瓦這些成分通常不會影響導電度或電阻值，除非是非常高純度的水。蒸餾水雖不含溶解性無機物，但因水中仍有溶存二氧化碳，因此電阻值並不高。
小型超純水的製程

小型實驗室-超純水製造系統
型　　號 Purity Series 1.5L/H Ultrapure Series
製水產量 1.5-2 公升 / 小時
過濾系統 0.2 um M 精密過濾
循環純化 手動 / 自動
特　　點 無管殼單接點純化管匣 高容量純化樹脂,總處理水量大
多種純化管匣,視應用需求可供選擇 獨立管殼可視需求選擇純化管蕊
可升級至185/254 nm 雙波長UV / UF級
水質純度
比阻抗值 18.2 Megaohm / cm 16~18 Megaohm / cm
有 機 物 < 10 ~ 5 as TOC ppb < 50 ~ 20 as TOC ppb
微 生 物 < 1 cfu / ml
重 金 屬 < 0.01 ppm

用途 ： 如化工廠、電子廠，半導體廠及其上下游廠商以及電鍍工業。

簡介： 包括前處理、 逆滲透純水機、全自動混床純水機及後處理系統。

規格 ：各水量皆可設計製作並可達到15∼18MΩ-cm以上水質要求。

中大型超純水的製程

分為兩種：
1.採用最新科技的EDI。
2.採用UF→RO→核能級樹脂(3荾25L/拜耳20L)→FRP儲存桶18.5MΩ-cm出水口及檢測導電度出口→若沒在時間點使用則會變成2MΩ-cm衰敗率是相當快的，需有相當經驗的技師，作現場的管路安排， 精練,樹脂可不用再生。 超純水工程實績，水量由1M 3 /HR至190M 3 /HR;並專精於各類型之離子交換樹脂系統、RO逆滲透系統、EDI或CDI系統、觸媒脫氧或膜脫氧系統、UF超過濾或CMF連續式微過濾系統等各類單元之應用。 超純水的廢水回收工程及經驗包含臭氧(O 3 )+UV去除含有機之廢水、UF超過濾去除IC廠之切割廢水、抗污性RO膜去除低濃度污染之廢水，以及使用特殊之離子交換樹脂有效去除水中氰化物(CN-)之系統等。

水阻值                           16~18MΩ-cm 回收率                            90~95%

進水限制

TEA(含CO2)                <25mg/L   as  CaCO3 pH                                5~9
硬度                            <1mg/L   as  CaCO3 Sillica                         <1mg/L
TOC                             <0.5mg/L   餘氯                          <0.05mg/L
溫度                              5~43℃ 進水壓                        30~100PSI




　＊另有小型前處理SJC O3氧化除鐵錳及超純水 -- 生醫級水處理之設備
