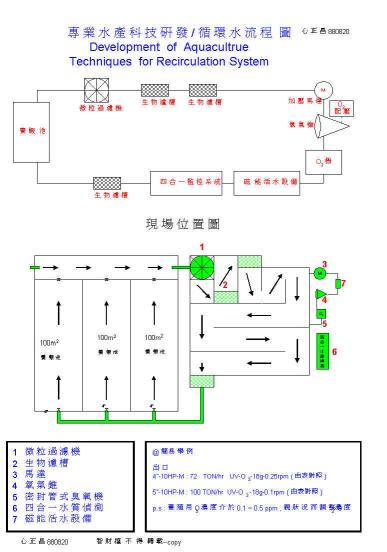

循 環 水 設 備 規 劃


　

臭氧計算方式

  1. 查看UV．O3紫外線式臭氧殺菌淨化系統應用對照表，配合直接式泵浦標準規格表(SPECIFICATION)即可算出更精確之UV．O3應用。
  2. 例如使用G-310-100型式(TYPE)，出力10馬力(HP)，4極數(POLE)，口徑4in(100mm)，全揚程(Total Head)21公尺(m)，水量(Capacity)1200 l/min。
  3. 由2.得知水量為每分鐘1200立方公分，換算為每小時水量72公噸(72公噸/小時) 。
  4. 再由3.查看UV.O3應用對照表在每小時產生臭氧量18公克(18g/hr)位置，得知，每小時水量72公噸(72公噸/小時)，其實際溶和注入量為0.25ppm。
  5. 此方式換算為直接水質殺菌法。
  6. ORP 的功能說明

名稱

說 明

功 能

密

封

式

臭

氧

機

 比陶瓷平板之放電而產生之O3較穩定，且O3量不會隨著時間久而衰退。內部放有德制之金屬粉末，在密封之狀態產生O3較能穩定放射，若外接PSA系統或O2系統可乘上≒2.5~3倍之臭氧濃度。（不怕潮濕、且無毒性之氮氧化物形成）。〔 水 產 種 苗 專 用 型 臭 氧 機相關資訊 〕 1.殺菌除臭。

2.視PH濁度有機物而調整濃度或時間長短。

3.水產循環視水量/內容物而取經驗值。

4.請洽心正昌專業人員

四

合

一

水

質

偵

測

PH(酸鹼度)偵測

自動換水／入水

 因有上下限的設定而啟動另一元件，使水質生態得以監控。

　

　

　

ORP(氧化還原電位)

調整O3機啟動

TEMP(溫度)

警示界面鈴

DO(溶氧)

液態O2補入或水車啟動

氧

氣

錐

有１A 2.5*1.2(h*ψ)m ．B 2.0*0.9 ．C 3.2*1.2

　２(A.B匹配 3-7.5HP-4")(C匹配7.5~10HP-6)

    3耐壓2-3bar

 使水與氧氣充分混合。
