1200 /1500 ton- 3W 中水回收及净水设备目录

一 . 触煤氧化机 - 规范说明 (I) SUS FILTER/ 03- 1 第 1 页

（ 1 ）设备型录 第 2 页

（ 2 ）无氮氧化物之毒性检验影本【附件】 第 3 页

（ 3 ）矿化磁珠无辐射之相关说明佐证影本【附件】 第 3 页

（ 4 ）中文操作维修手册 第 4 页

二、除藻灭菌机 - 规范说明 (II)  1200-4800g/DZ-1A 第 5.6 页

（ 1 ）设备型录 第 7 页

（ 2 ）无氮氧化物之毒性检验影本 第 8 页

（ 3 ）水质检验分析报告影本 第 8 页

（ 4 ）中文操作维修手册 - 第 9 页

（ 5 ）售后服务保固切结书 第 10 页

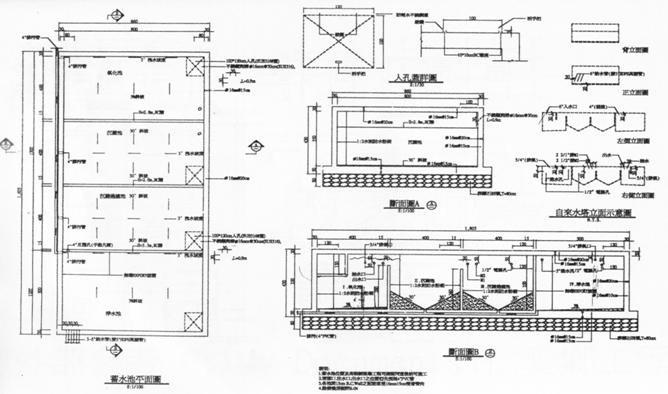

三、生化过滤系统　BIO FILTER

四、水电设备 第 12 页

SJC 臭氧与 应 用 - 独家三水专业技术

(3 WATER   DEVEIOPMENT TECH) 相关连结

sjc大型臭氧设备流程说明: 1200CMD-WATERWORK

用途：

经济实用型 - 过滤生化、氧化法

第 1 段 sus-filter 过滤 去除铁锰之 氧化 物及氢氧化物

•  原水先以触煤氧化 ozone 机氧化铁锰，并局部氧化溶解性有机物，并加氧于水中,局部氧化之有机物，溶解氧和氨在继后之sus-filter过滤及GAC过滤中作为微生物之食物。 由于无预氯，故无氨化有机物之存在，砂滤去除铁锰之氧化物及氢氧化物 , 并进行生物硝化使氨氧化为硝酸离子，而在 GAC 过滤中完成氨之生物性氧化物为硝酸离子，同时溶解性有机物被 GAC 活性碳吸附。 ( 注意事项：产生大量溶量，有助微生物生长故需有另一后段辅助系统 )

•  第 2 段除藻灭菌机，

以去除臭味及油脂、色度等。除藻灭菌机内含磁能活水器可形成小分子活水，具消毒及去除生菌数 ,确保给水管路内壁有机物薄膜形成及水龙头生菌数的降低

第 3 段 杀菌蓄水─精密过滤后 ( O3 范围 : 杀菌 / 漂白 / 除臭 / 解毒去霉 / 净水 )

大型中水 -o3 水回收；该装置自动回用盥洗，沐浴水为主的优质杂排水做水源

复合式工艺流程：

经过回收─ sus-filter 粗过滤消毒 03-1 ─油水分离沈淀─曝气池培养之活性污泥微生物生化变异菌种池 -03 杀菌蓄水─精密过滤后用于终沈池」之处理水溢流之消毒池经加药消毒杀后，将大肠杆菌数处理至 3-6 个／ ml 以下再予以排放。

冲洗厕所，拖地，洗涤，庭院绿化。

•  中水回用水质达到国家《生活杂用水水质标准》，主要指数：浊度 5 ；色度 30 ； PH 值 6.5-9.0 ； BOD 10ppm ； COD 50ppm ；总大肠菌群 3 个等。 该装置是组合化，系统化的产品，可适用单区安装，也可多户 / 区联用。

•  洗衣及工厂清洁用水及水回收洗涤，庭院绿化。

•  冷却 - 水塔应用： 99% 之肠病毒菌杀菌率 99% 之退伍军人杆菌杀菌率 去除藻类、除垢

•  不需定期使用化学药剂清洗 减少水用量 大型冷却水臭氧杀菌过滤系统 . 大型泳池杀菌 ,..,

本系统 也有高級型 为 (1)sjc ozone & 中水 过滤周边配备 磁能 除苔 + 超声波

1. 通过 SPA 机超强气流及每秒数十万个大小气泡群瞬间破裂强力撞击可产生「超声波能量」。

2. )sjc ozone 超声波 + 能量气泡 , 在水中可产生约 100,000Hz 的超声波振动频率 , 并可达到深层洗净效果

责任施工制。

O3相关连结(臭氧批发购物网)

高级型 - 中德技术合作

本系统重视分散式污水处理技术的使用和研究，加大力度扶持对污水处理新技术的研究，以成熟的污水处理技术的支持调动各房地产商建设分散式生活污水处理站的积极性，使我市的分散式生活污水处理走上健康有序的发展轨道。 沐浴完時，請將排水孔之毛髮雜物清除，以減少污水處理池維護、人力成本及使用壽命，達成良好之處理排放水。

高級型设备特性 :

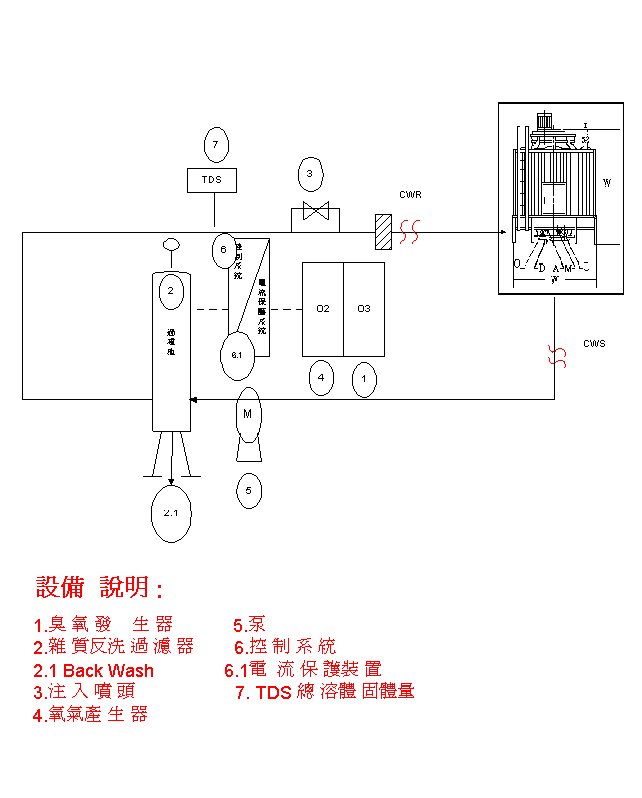

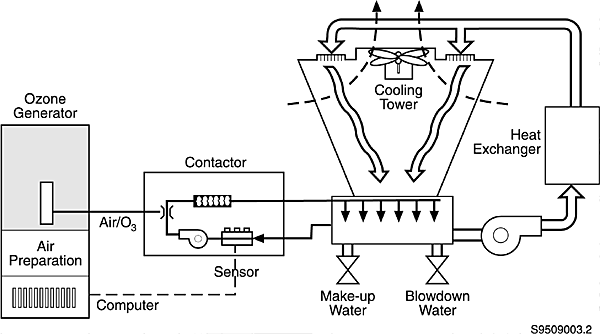

边流式 (SIDE─STREAM) 水处理系统 , 使用水泵将却水塔之集水槽 (PUMPS) 中的水抽 , 出从一个氧气来源或大气中制造臭氧 , 接着将臭氧利用文氏喷头 (VENTURI INJECTOR) 注入水中 , 臭氧具有强力之杀菌效果 , 可将水中之藻类及细菌杀死。水流中的有机杂质或无机杂质被自动反洗过滤器收集并清除 , 因此可减少水塔放流水管 (BLEED WATER) 。

循环流程 :本臭氧氧杀菌系统采用旁通循环(venturi injector边流式)。

•  循环水量 : 约 1200 TON/ 24 hr 。 例如 冷却水塔之臭氧处理 ( 比较表 )

O3厚度--:0.13~0.4PPM 100 -500g /h高氧厚度侦测设备( Ozone monitor )

相关连结

O3 流量 --: 5~15 LPM ( 可含 PSA 系统 85~95%) 纯氧气

高級型设备 SJC OZONE 1. 采高压电极放电方式产生臭 , 能长时间运转。

2. 可配合压力互换吸附法 (PSA) 之氧气发生器以提高臭氧厚度 , 其氧气纯度以 85~95%, 其   点为 :-60~ 73 ℃ 压缩空气输入于 5~ 6 Kg /Cm2 3. 耐氧化导电管采用 : S.S.304 不锈钢管外部需有包覆管 4. 文氐喷头采 ~PVDF 材质为可调式

5. 附逆止阀防止逆流入主机。

6. 电路系统附过电流保护电路 . 循环马需采 stainless steel

7. 视水质纯度可外接自动反洗过滤低于 100um 以下

S.J.C 03 大型臭氧 - 亦可 使用在中水 水塔 / o3 水回收水塔， 100% 环保可靠； 同时可省水、省电和节省金钱

1200 -4800g /DZ -1A 1 -12Kg /DZ -2A
名称：	水源净化机 (OZONE WATER MAGENTIC＝ 中德技术合作) 03-2
功用：	中水回用水质达到国家《生活杂用水水质标准》，主要指数：浊度 5 ；色度 30 ； PH 值 6.5-9.0 ； BOD 10ppm ； COD 50ppm ；总大肠菌群 3 个等。 该装置是组合化，系统化的产品，可适用单户安装，也可多户联用。 强杀菌、除铁锰、漂白、除氯、保鲜… . ( Fe/Mn Filter 、 Total Sterilization 、 Powerful Detoxification 、 Instant Pleaching 、 Deordorantm , Demold )
范围：	中水回用水 / 废水 + 大楼水塔净化、大型冷却水、餐厅、游泳池、三温暖、浴池、净水场、加水站、食品饮料厂、养殖、畜牧场、空调系统、处理、家庭、生鲜超市、学校、机关团体 ... 等场所，水质、空气、净化、杀菌、脱臭、保鲜、漂白、保健 ... 能制造出更健康的水及空气是您最佳的选择。
型号		尺寸	电源	O3厚度	PS
DZ -1A		1 00 -500m3 /h 100*160*1100	110/220V 100W 7000V	0.１-0 ３ppm 马力 :7.5HP	a 、耐潮：主机管为密封式产生之强臭氧， 不因海岛型之潮湿气候而无臭氧产生 b 、省电： 100W 之功率，省电性设计 c 、不发烫：可 24 小时连续运作，仍有臭氧 产生，且不发生高温。
DZ -2A		200 -600m3 /h 110*170*1100		0. 2~1.2ppm 马力 :12~15HP

- 中德技术合作

◎本机体保固 1 年。 ( 耗材另计 ) ，年度保养费约为工程 8-9% ，长期签约保养，可确保机件    10  年以上之寿命， ( 相当便宜 ) 。

◎臭氧因采密封状态发生，所以不会使用久了就无臭氧或高热跳机；用于水中约为 20m in 、空气约为 40m in 后，大肠菌数为合格 ( 余氯实验 )

◎磁能化：利用外来磁埸绐予能量转化成较细小分子，故活泼 ( 流水不腐 )( 酒、水实验 ) 边吸水边吸气、泵内加压混合、微细气泡 20 － 30 微米。 Tl 微细气泡 0. 20 － 0. 30 微米气液溶解效率高、性能稳定、易操作、易维护。

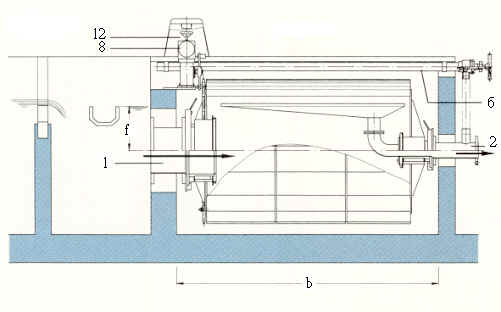

◆ 流程解析（參考圖）

SJC ozone 心正昌公司:

具有完整之专业技术顾问及大型臭氧机系统运用。包括欧洲原厂 ozone 及 uv 专 家及 博士顾问，和具有 ozone 及 uv 技术专家，有整厂设备设计和组装的能力，和良好之售后服务。

SJC ozone 特性:

24H 连续操作 , 效率高 , 寿命长量足稳定且不含氮氧化物类 (NOX), 机种齐全 , 维修容易 .

适用 : 大型水场 / 空调系统 ...  调理水 , 游泳池 , 三温暖 , 浴池净水场加水站 , 食品饮料厂 , 养殖 , 畜牧场 ,

臭氧 :臭氧专用混合器Injector(SJC OZONE)臭氧杀菌工程、混合氧气/PSA规划设计施工

专用技术：臭氧槽及管路可外加气体监控及遇热催化床 * 销毁臭氧气系统 *PLC 监控

SJC OZONE

The power of Anical Over-Oxygen Remote-Poison Mach Characters:

•  (O3) made by the product will return commom (O2) to be a state material after Oxyiding,lissioning ( O3) that following characters:

•  There is a strong power of Oxidotion ,it can oxide and lission the harmful substance

•  It won＇tproduce stuge and make the secondary pollution

•  It only needs (O2) and efactricity , so it is economal

•  After the funtion of Oxiding and game＇s treatment ,it was have a bad smell and changed colors

The best character is the reaction time is very short,

It does＇t need any waste material ofer using to reducing secondary harm. It won＇t waste the money and resourse

Ozone has the high power of killing germs .It can nural clean level of drinking water and the pollution treatment industrial wested water (To put Ozone into water ,it can the germs of Gastrountterials ,Ecoll, ely, and it remove the virus of Children paley)
